การเชื่อมอาร์กอน ## ตอน pdf การเชื่อมโลหะแบบอาร์กอน (TIG)

[ลุงเปี๊ยก ที-เน็ตเวิร์ค (อ.สากเหล็ก)]

pdf การเชื่อมโลหะแบบอาร์กอน (TIG)

ระวังเรื่องการต่อสายเชื่อมด้วยนะ

1. เชื่อมธูปธรรมดา 2. เชื่อมอาร์กอน

สายกราวด์เป็น ลบ   (-) สายกราวด์เป็น บวก (+)

หรืออ่านข้อมูล 2 ภาพด้านล่างนี้ ในการสลับหัวเชื่อม เพื่อต้องการแนวเชื่อมซึมลึกด้านไหน

01.




02.




03.




04.




05.




06.




07.




08.




09.




10.




11.




12.




13.




14.







ขอบคุณ...
 - http://www.meeboard.com/users/weld/imgupload/4-4.pdf
 - http://www.meeboard.com/users/weld/imgupload/4-5.pdf

[ลุงเปี๊ยก ที-เน็ตเวิร์ค (อ.สากเหล็ก)]

1.





2.





3.





4.





5.





6.





7.





8.





9.





10.





11.





12.







ขอบคุณ...
 - http://www.meeboard.com/users/weld/imgupload/4-4.pdf
 - http://www.meeboard.com/users/weld/imgupload/4-5.pdf

[ลุงเปี๊ยก ที-เน็ตเวิร์ค (อ.สากเหล็ก)]

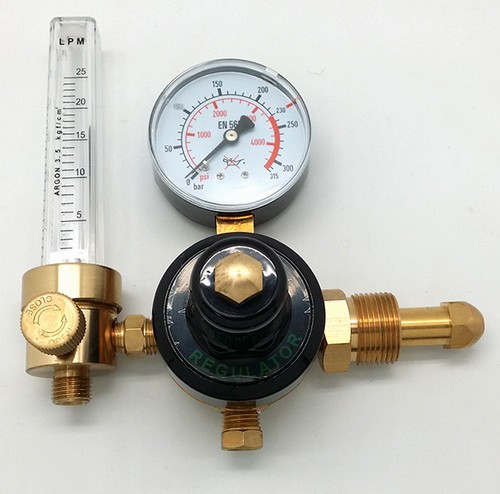

การปรับแรงดันก๊าสอาร์กอน ง่ายๆเลยให้ดูเบอร์ถ้วยสีชมพู (Nozzle)  แล้วปรับแรงดันให้ตรงกัน

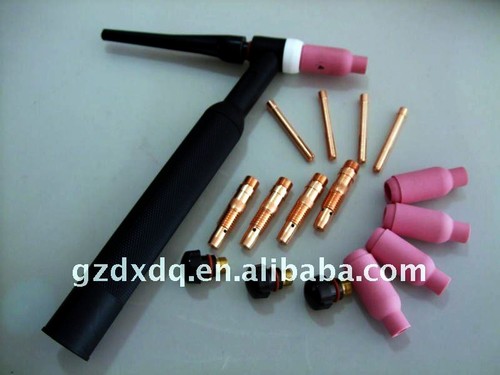

ชุดหัวเชื่อมอาร์กอน

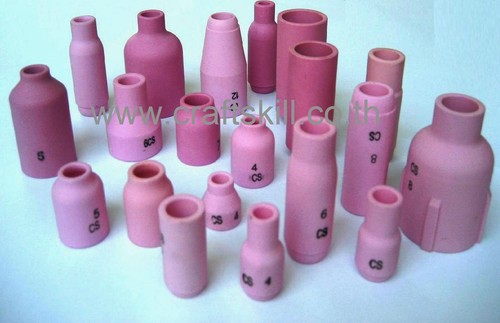

นี่แหละถ้วย (Nozzle)  และเบอร์กำกับถ้วย

เบอร์ถ้วย (Nozzle) ก็คือขนาดเส้นผ่าศูนย์กลางของปากถ้วยที่ก๊าสอาร์กอนวิ่งออกมาคลุมชิ้นงานนั่นหล่ะ ที่ต้องปรับให้ตรงกันก็ด้วยเหตุนี้ เช่น ถ้าเราปรับแรงงานดันที่มิเตอร์ไว้ที่เลข 5

1. เราใช้ถ้วยเบอร์ 5 ก๊าสอาร์กอนจะออกมาคลุมแนวเชื่อมพอเหมาะพอดี

2. ถ้าเราใช้ถ้วยเบอร์ 4 นั่นหมายถึงก๊าสอาร์กอนถูกปล่อยมามากเกินไป ทำให้เปลืองก๊าสอาร์กอน

3. ถ้าเราใช้ถ้วยใหญ่กว่าเบอร์ 5 จบข่าวเลย ก๊าสออกมาปริมาณเท่าเดิม แต่ปากถ้วยมันใหญ่ไป ทำให้ก๊าสอาร์กอนออกมาคลุมชิ้นงานไม่ถึง


การเชื่อมด้วยอาร์กอน ไม่ควรเชื่อมที่มีลมพัดหรือมีพัดลมเป่า จะทำให้การเชื่อมไม่ดีแนวเชื่อมดำ

[ลุงเปี๊ยก ที-เน็ตเวิร์ค (อ.สากเหล็ก)]

<a href="http://www.spc-weldingandequipment.com/upload/images/Document/%E0%B8%81%E0%B8%B2%E0%B8%A3%E0%B9%80%E0%B8%8A%E0%B8%B7%E0%B9%88%E0%B8%AD%E0%B8%A1/%E0%B8%81%E0%B8%B2%E0%B8%A3%E0%B9%80%E0%B8%8A%E0%B8%B7%E0%B9%88%E0%B8%AD%E0%B8%A1%20TIG.pdf" target="_blank">http://www.spc-weldingandequipment.com/upload/images/Document/%E0%B8%81%E0%B8%B2%E0%B8%A3%E0%B9%80%E0%B8%8A%E0%B8%B7%E0%B9%88%E0%B8%AD%E0%B8%A1/%E0%B8%81%E0%B8%B2%E0%B8%A3%E0%B9%80%E0%B8%8A%E0%B8%B7%E0%B9%88%E0%B8%AD%E0%B8%A1%20TIG.pdf</a>

[ลุงเปี๊ยก ที-เน็ตเวิร์ค (อ.สากเหล็ก)]

http://pantip.com/topic/31113040
คห.21

ใครที่ใช้เครื่องอาร์กอนจะทราบดีว่าเวลาเราใช้ตู้เชื่อมอาร์กอนมาเชื่อมเหล็ก มันเปลืองเเกนทังสเตนมากๆ ต้องหมั่นเอาออกมาเจียรปลายให้เเหลมบ่อยมากๆ ไม่เหมือนงานเชื่อมสเเตนเลส

[Nanthawat (Modฯ)]

http://sky-horse-argon-welding.blogspot.com/2011/01/tig_19.html

ลวดเชื่อม TIG แบ่งออกเป็นประเภทตามส่วนผสมได้ดังนี้
1. ทังสเตนบริสุทธิ์ (Pure Tungsten) ใช้กับกระแสไฟ AC สำหรับการเชื่อมอะลูมิเนียม และแมกนีเซียมด้วยการแต่งปลายลวดกลม
2. ทอริเอทเต็ททังสเตน (Thoriated Tungsten) เป็นลวดทังสเตนที่ผสมทอเรีย (thoria) จนถึง 2.2% การใช้ไฟสลับกับลวดทอริเอทเต็ทนั้นจะทำให้การอาร์กไม่สม่ำเสมอ ดังนั้นลวดชนิดนี้ต้องใช้กับไฟตรง ลวดเชื่อมที่ใช้กับไฟตรงต้องแต่งปลายให้เรียวแหลมจึงจะรักษารูปร่างอันนี้ไว้ได้ สำหรับลวดทังสเตนทอริเอทเต็ท ชนิด 2% มีโค๊ตเป็นสีแดง ส่วนชนิด 1% จะมีโค๊ตเป็นสีเหลือง
3. ลวด EWTH-3 เป็นลวดเชื่อมทังสเตนผสมอีกชนิดหนึ่ง ที่ได้รวมเอาข้อดีของลวดทังสเตนบริสุทธิ์กับลวดทังสเตนทอริเอทเต็ทเอาไว้ด้วยกัน ซึ่งสามารถนำไปเชื่อมอะลูมิเนียมและแมกนีเซียมด้วยไฟกระแสสลับได้ดี และยังใช้เชื่อมด้วยไฟตรงได้ดีอีกด้วย แต่ไม่แนะนำให้แต่งปลายลวดเรียวแหลม โค๊ตสีเป็นสีน้ำเงิน
4. เซอร์โคเนียมทังสเตน (Zirconium Tungsten) เป็นลวดทังสเตนที่มีส่วนผสมของเซอร์โคเนียม 0.15 – 0.40% ซึ่งเหมาะแก่การเชื่อมด้วยกระแสไฟสลับ โค๊ตสีของลวดทังสเตนชนิดเซอร์โคเนทเป็นสีน้ำตาล
